概述

　 2BV系列真空泵適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當真空泵在吸氣壓力低于80mbar的狀態下長期工作時，應聯接氣蝕保護管，以對泵進行保護。如配大氣噴射器，吸氣壓力可達10mbar，噴射器可直接安裝在真空泵上。作為壓縮機用時，其壓力最大至0.26MPa(絕壓)。

結構及特點：

機泵同軸式直聯設計，節省空間，易于安裝。
采用機械密封作為標準配置,消除了泄露,維護簡便。
運行平穩，噪音可低至62分貝。
統一的耐腐蝕設計，青銅葉輪提高了泵的耐腐蝕性，如采用不銹鋼材質更適用于更為苛刻的應用。
獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV在其性能范圍內效率最佳。

2BV液環真空泵的主要用領域

真空過濾	（化學制品過濾廠，化學制品處理廠，鐵礦廠，采礦業，磷肥廠，造紙廠，家禽加工廠，選煤廠）	蒸汽回收	（蒸餾器，裝卸站）
		水泵引水	（自來水廠）
		冷凝器水箱補水	（電站）
真空蒸餾	（牛奶廠，食品廠，化工廠，紙漿廠）	烘干	（化工、醫藥制造業）
真空消毒	（醫院，醫務室，實驗室）	木材處理/干燥
擠出成型	（塑料行業）	醫藥/實驗室真空
成型	（塑料，聚乙烯，橡膠，輪胎等制造業）	溶劑回收
浸漬	（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等）	土壤凈化
浸漬	（食品加工，木器加工，紡織廠，膠合板廠，電線桿的制造等）	真空包裝
液體脫氣	（食品加工，水軟化，瓶裝廠）	萃取
壓縮空氣再生	（紙漿，鋼鐵，汽車，玻璃，化工）	制革
食品加工	（食品加工廠，牛奶廠）	罐裝

技術參數

曲線編號	產品型號	最大氣量m³/min	極限真空-Mpa	電機功率kW	泵轉速r.p.m	工作液流量L/min	噪音 dB(A)	重量kg
60V	2BV2 060	0.45	0.097	0.81	2880	2	62	37
61V	2BV2 061	0.86	0.097	1.45	2880	2	65	41
70V	2BV2 070	1.33	0.097	2.35	2850	2.5	66	66
71V	2BV2 071	1.83	0.097	3.85	2860	4.2	72	85
110V	2BV5 110	2.75	0.097	4	1450	6.7	63	120
111V	2BV5 111	3.83	0.097	5.5	1450	8.3	68	150
121V	2BV5 121	4.66	0.097	7.5	1450	10	69	210
131V	2BV5 131	6.66	0.097	11	1430	15	73	280
161V	2BV5 161	8.33	0.097	15	970	20	74	390

選型示例：

　①設計點參數：
　　吸氣量v=100m3/h
　　吸氣壓力P1=40mbar

　②其余參數同標準狀態（見注）

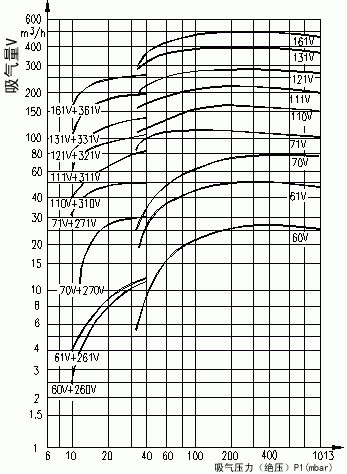

　　選擇與設計點①最接近的一條曲線

　③本例中為71V
　　根據曲線編號查出相應的產品型號
　　（即定貸號，但僅限于標準型）
　　如本例中可從71V中查得泵型為
　　2BV2071－ONC06-1p

　注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度15℃，排氣壓力1013mba的狀態下得到的。性能允許差±10%，下圖為配用大氣噴射器的性能曲線。
